RTL-TCP y Raspberry Pi con dos receptores TDT





Continuamos experimentando las posiblidades del Raspberry PI trabajando como servidor con el driver rtl_tcp y los receptores de TDT con chipset RTL2832. Veremos a continuación como trabajar a la vez con el Raspi y dos receptores de TDT independientes.



En las anteriores entradas hemos visto como configurar el Raspi para que realice la funcion de servidor remoto para el receptor SDR. De este modo podemos colocar el receptor en una ubicación mas adecuada para la recepción. El límite de distancia física está determinado por la calidad del cable de  red y las características de la red Ethernet, o la calidad del enlace wifi o del ancho de banda disponible en la red si accedemos al Raspi a través de internet.



Lo que hemos explorado ahora es la posibilidad de manejar a la vez dos "pinchos" TDT y enviar el flujo de datos de ambos dispositivos a traves de la red Ethernet hasta el ordenador cliente en el que se ejecuta el software SDR. En teoría esto nos permitiría visualizar el doble de espectro, puesto que sumamos la capacidad disponible en cada uno de los receptores, o bién podemos examinar dos bandas diferentes a la vez. En estas condiciones la capacidad de ancho de banda de la red Ethernet se aprovecha al máximo, debe por tanto ser de muy buena calidad o tendremos que conformarnos con ver un espectro de radio mas pequeño.

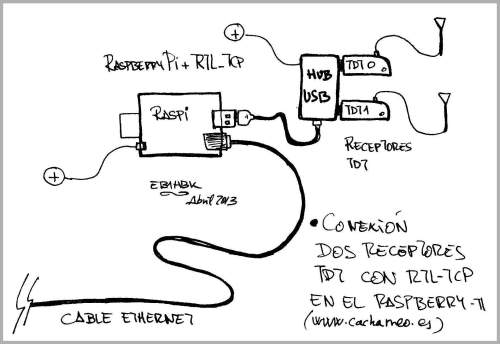

La idea es esta:





Aspectos previos a tener en cuenta:

- Los "pinchos" TDT no pueden obtener del Raspi la suficiente energía para su correcto funcionamiento. En lugar de enchufarlos directamente en el puerto USB del Raspi, usaremos un replicador de puertos USB (HUB) con su propia fuente de alimentación, y los conectaremos del modo que se indica en el dibujo.

- Antes de continuar, es preciso haber configurado correctamente en nuestro Raspi el driver rtl_sdr, tal y como explicamos en esta entrada.



Una vez satisfechos los requisitos anteriores, enchufamos en el HUB los dos receptores TDT y ejecutamos el comando rtl_test (desde una consola local o remotamente por ssh), a ver que ocurre...



- $ rtl_test

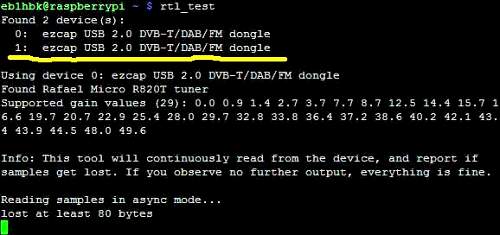

Esto es lo que nos dice el sistema:





¡Estamos de enhorabuena!... si observamos la captura de pantalla, el driver ha detectado correctamente los dos "pinchos" conectados, y lo que es mejor les ha asignado a cada uno un número de dispositivo diferente: "0:" y "1:".



Consultando la documentacion del driver rtl_tcp observamos que entre las opciones disponibles al lanzar el servidor podemos indicarle la IP local (opcion -a), el número de puerto (opción -p), que por defecto es 1234, y... ¡el número de dispositivo! (opción -d). Luego ¿será posible lanzar el servidor rtl-tcp desde el Raspi, asignando a cada uno de los receptores a un puerto diferente sobre la misma IP?



Es posible. ¡Ole y ole por los programadores!, que han previsto e implementado esta posibilidad.



Lanzamos el servidor rtl_tcp para el primer dispositivo, en este caso el 0 y lo asignamos al puerto por defecto (1234). Recordad que la IP debe ser la de vuestro Raspi (en el siguiente comando el último caracter es un cero):



-$ rtl_tcp -a 192.168.2.14 -p 1234 -d 0

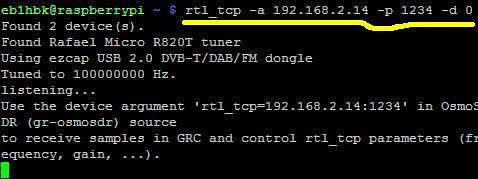

Tal como se ve en la siguiente captura de pantalla:





Ahora desde otra consola, o como en nuestro caso, abriendo una nueva sesión por ssh, lanzamos el servidor para el segundo dispositivo. En este caso el dispositivo 1 en el puerto 1235:



- $ rtl_tcp -a 192.168.2.14 -p 1235 -d 1

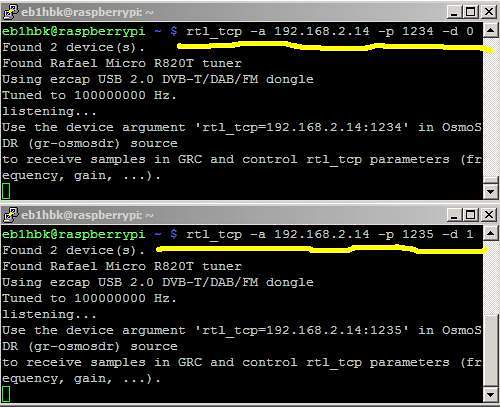

En esta imagen vemos las dos sesiones de ssh con el servidor activo en cada una de ellas:





Ahora ya tenemos funcionando los servidores para ambos dispositivos, 0 y 1, en la dirección 192.168.2.14 y en los puertos 1234 y 1235 respectivamente. Desde el ordenador cliente lanzamos el programa SDR# con la opcion RTL-TCP, en la que le indicamos la IP del Raspi (192.168.2.14) y el puerto en el que queremos conectar 1234 ó 1235. Con esto comenzaremos a recibir el flujo de datos de uno de los dos dispositios, el 0 o el 1. Para conectar con el segundo dispositivo lanzamos otra instancia del programa SDR# (tanto en el mismo PC cliente como en otro diferente) indicando de nuevo la opción RTL-TCP, la IP del Raspi, pero marcaremos el puerto que tengamos libre.

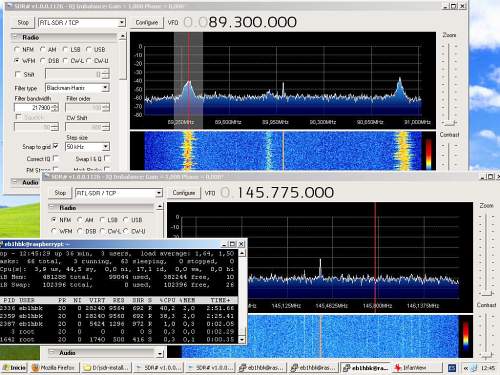

Aqui tenemos una captura de escritorio con las dos instancias de SDR# corriendo en el mismo PC cliente, en una se recibe la FM comercial en W FM y en la otra se ve el segmento de radioaficionados de 144 en FM-N. en cada caso el ancho de espectro monitorizado de de 2 MHz, con lo que en total estamos visualizando 4 MHz de espectro. Aquí la mayor carga de tarea corre a cargo del PC cliente, puesto que debe realizar toda la función de DSP para monitorizar el espectro y proceder la demodulación de las señales correspondientes, pero... ¿que ocurre entretanto en el Raspi?...



Esta es la carga del sistema sobre el Raspi con los dos servidores rtl_tcp activos, cada uno enviando el flujo de datos correspondiente a una anchura de espectro de 2 MHz (4 MHz en total):





Esto ya representa una tarea mas exigente para el Raspi aunque, puesto que no estamos usando entorno gráfico ya que todo el manejo lo realizamos íntegramente mediante consola a través de ssh, la eficiencia del sistema es muy alta y todavía no se queja.

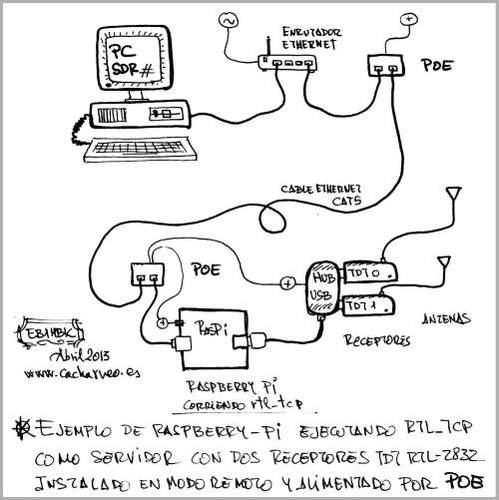

Esta es una buena propuesta para colocar los receptores hasta el máximo que nos permita la red Ethernet, para no perder ancho de banda, y alimentar el conjunto a través de la misma red:





Gracias a Adolfo, EA1DBB, por cedernos otro "pincho" para poder cacharrear con el. El resultado de ello es esto que habeis visto.



73, J.Moldes -EB1HBK-
